WAW-G微機控制電液伺服鋼絞線萬能試驗機采用先進的電液伺服控制系統進行控制，高精度負荷傳感器測量，具有加載平穩、測量準確、操作方便等特點。具有負荷（應力)、位移（速度）、變形（應變）等多種控制方式。WEW-G微機顯示鋼絞線液壓萬能試驗機為手動加載，兩種機型均可自動采集處理試驗數據，繪制多種曲線并打印試驗報告。試驗數據和曲線能任意存取，并可實現數據和曲線的再分析。 該機除具備常規的液壓萬能試驗機功能外，主要用于鋼絞線的拉伸試驗，試驗操作和數據處理符合GB/T5224-1995《預應力混凝土鋼絞線》的要求。

濟南試金系列微機屏顯鋼絞線拉力試驗機主要用于對預應力鋼絞線進行拉抗強度測試和分析。試驗操作和數據處理負荷GB/T5224-2003《預應力混凝土鋼絞線》的要求。

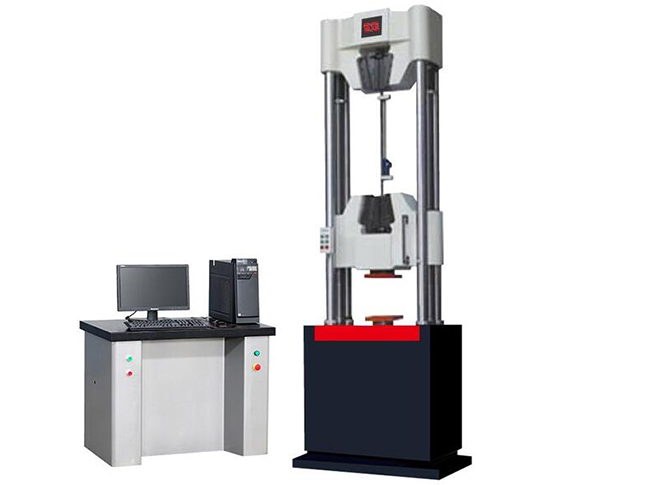

本機由油缸下置式主機及琴式油源控制柜組成，油泵采用意大利馬祖奇進口低噪音高性能齒輪泵。拉伸空間位于主機上方，壓縮、彎曲試驗位于主機下方即中橫梁和工作臺之間。試驗空間的調整通過移動中橫梁來實現，中橫梁升降采用鏈條傳動。手動調整送油閥進油量來實現材料的拉伸、壓縮、彎曲等試驗。試驗結束后自動采取材料的FM、RPO.2、RM和Ft等實驗結果。

性能特點

1、  特制超厚鉗口座使鋼絞線在拉伸時完全包容在鉗口座體內從而保證鋼絞線試樣在中間斷裂。

2、  特質高硬度(HRC68-70)加長鉗口提高了夾持捻距和接觸面積并采用液壓自動夾緊，使試樣夾持更牢靠不易打滑。

3、  在鉗口座和鉗口卡板之間增加了耐磨襯板，杜絕金屬拉伸過程中氧化皮掉入，致使鉗口座斜面劃傷的現象，使夾持過程更順滑，加成更牢靠。

4、測控軟件基于中文windowsXP操作系統平臺，具有運行速度快、界面溫和、菜單提示、鼠標操作、具有多種試樣信息輸入模式、可滿足不同材料的測試。對已相同條件的試樣一次輸入批量自動生成，還可制作條件模板。

5、試驗力顯示全程分辨率不變，以確保試驗數據測量的準確性。

6、實驗數據（試驗力、加載速率）和試驗曲線隨試驗過程實時屏幕顯示。

7、實驗結束后試驗數據自動分析、自動存儲和打印。

8、當負荷超過滿量程的2%-5%時自動過載保護停機。

9、可根據試樣條件、試驗日期和試驗數據等條件自動查詢所有相關歷史記錄。

10、軟件預留數據庫接口，方便于實驗室間局域聯網，便于實驗數據管理。

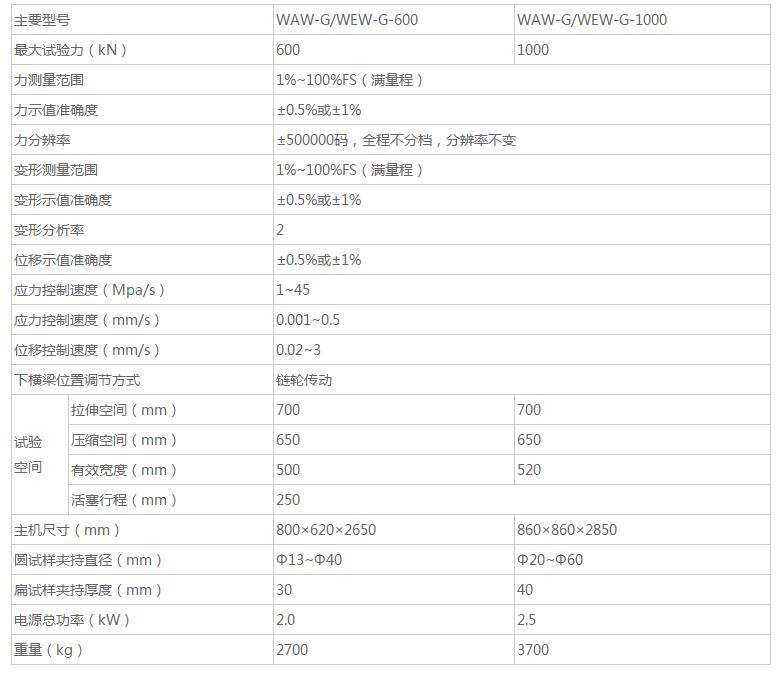

技術參數
